Фокин, С. В. Здания и сооружения : классификация, основные элементы зданий [Текст] / С. В. Фокин, О. Н. Шпортько // Сантехнические работы : учебное пособие для учреждений СПО / С. В. Фокин, О. Н. Шпортько. – 2-е изд., стер. – М. : Кнорус, 2018. – С. 5-8. – (Среднее профессиональное образование).

     Здания и сооружения образуют искусственно созданную среду, предназначенную для проживания или пребывания людей в зависимости от функционального назначения и для выполнения различного вида производственных процессов.
     Сооружения предназначены для выполнения производственных процессов, хранения материалов, изделий, оборудования и т.д.

      По назначению здания подразделяются: на жилые (квартирные дома, общежития), общественные (государственные и административные учреждения, клубы, школы, больницы, столовые), промышленные (заводы, фабрики, электростанции, шахты, а также подсобные и вспомогательные здания) и сельскохозяйственные (коровники, птичники, овоще- и зернохранилища и проч.).

     Здания подразделяются:

по роду материалов, используемых для строительства, – на деревянные, каменные (кирпичные, бетонные и железобетонные) и смешанные;
по этажности – на одноэтажные и многоэтажные;
по конструкции – со сплошными стенами и каркасами, заполненными различными утеплительными материалами.

     Каждое здание должно обладать необходимой прочностью и устойчивостью, а также долговечностью и огнестойкостью. Планировка помещений должна соответствовать их назначению и условиям эксплуатации.

     Под прочностью и устойчивостью подразумевается надежное восприятие нагрузок, действующих на здание и его конструкцию.

     Долговечность – сохранение зданием длительное время прочности и устойчивости при атмосферных, температурных и других воздействиях.

     В зависимости от требований, предъявляемых к зданиям по степени капитальности (в отношении их долговечности), здания разделяются на три основных класса:

I класс – здания большой долговечности, имеющие общественное значение, – музеи, театры, дворцы культуры, крупные здания учреждений;
II класс – многоэтажные жилые и общественные здания массового строительства, а также промышленные здания;
III класс – жилые и общественные здания массового строительства, возводимые в небольших городах, поселках и сельскохозяйственных населенных пунктах, а также некоторые промышленные здания.

Огнестойкость характеризуется сопротивляемостью материалов и конструкций здания воздействию огня и высоких температур до потери ими прочности и устойчивости во время пожара.

По огнестойкости здания подразделяются на пять степеней:

здания I, II и III степеней огнестойкости – несгораемые здания, в которых все части выполнены из несгораемых материалов;
IV степень огнестойкости – здания, основные части которых выполнены из трудносгораемых материалов, а также из сгораемых материалов, защищенных от огня штукатуркой или облицовкой из несгораемых материалов;
V степень огнестойкости – сгораемые здания, основные части которых построены из сгораемых материалов, не защищенных штукатуркой или несгораемой облицовкой.

Каждое здание состоит из отдельных взаимосвязанных конструктивных элементов (частей).

Строительными конструкциями называют элементы здания, выполняющие несущие и ограждающие функции. Несущие конструкции воспринимают основные нагрузки и обеспечивают прочность, жесткость и устойчивость здания. Ограждающие конструкции служат для изоляции внутренних объемов в зданиях и сооружениях от внешней среды или между собой.

К основным конструктивным элементам здания относятся: фундаменты, стены, перекрытия, перегородки, покрытие, лестницы, окна, двери, балконы.

Фундаментом называют подземную часть здания, через которую передается нагрузка на грунт основания.

Фундамент устраивается только под несущими элементами здания – стенами, колоннами. Нижняя поверхность фундамента называется подошвой. Нижняя часть стены, опирающаяся непосредственно на фундамент, называется цоколем, а венчающая часть стены – карнизом. Здания строят с подвалом, подпольем и без них. Если в здании устраивается подвальный этаж, то конструкция фундамента одновременно становится и его стеной.

В промышленных зданиях, где большие расстояния между капитальными стенами, устраивают дополнительные опоры под балками или фермами – колонны (столбы кирпичные, бетонные, железобетонные, металлические и др.) с фундаментами, опирающимися на прочный грунт.

Стены, перегородки, перекрытия, покрытие – ограждающие конструкции здания:

стены ограждают помещения от внешней среды и защищают их от атмосферных воздействий;
внутренние перегородки разделяют смежные помещения в здании;
перекрытия – внутренние горизонтальные конструкции, которые бывают междуэтажные, чердачные, подвальные и др.;
покрытие состоит из крыши и чердачного перекрытия; пространство между ними образует чердак;
крыша включает в себя несущую конструкцию (плиту, стропила, обрешетку) и кровлю из влагостойкого материала (черепицы, асбестоцементных листов, рубероида и т.д.).

     Лестницы, соединяющие этажи здания, состоят из лестничных площадок и лестничных маршей со ступенями. Лестничные площадки, размещенные на уровне этажей, называются основными, размещенные между этажами – промежуточными.

     Лестничная клетка – огражденное капитальными стенами помещение лестницы, в котором также располагаются лифты. В малоэтажных зданиях лестницы могут быть открытыми.

     В здание могут входить дополнительные элементы – балконы, эркеры (остекленная часть помещения, выступающая за плоскость наружной стены), лоджии, ниши, навесы и т.д.

     В помещении – ограниченном внутреннем пространстве – создаются оптимальные условия для человека в соответствии с различными формами его жизни и деятельности – трудом, отдыхом, лечением, обучением. В помещении должен быть установлен требуемый (в зависимости от назначения) звуковой режим (условие слышимости), обеспечена защита от шумов (звуков), как проникающих извне, так и местных, внутренних. Микроклимат – совокупность параметров воздушной среды помещения (температуры, относительной влажности, скорости движения воздуха, степени чистоты) – должен соответствовать физиологическим потребностям человеческого организма при совершении той или иной работы, а также требованиям технологического процесса. Температуру в помещении следует поддерживать на уровне, соответствующем условиям теплового комфорта (18-23 °С).

     В отдельные помещения должны подаваться энергия (газ, топливо, электроэнергия), вода, воздух, удаляться загрязненные воды и воздух, мусор.

     Поддержание в помещении комфортных условий, определяющих степень его благоустройства, обеспечивается инженерным оборудованием здания: системами отопления, вентиляции, водоснабжения, канализации, энергоснабжения (газо- и электроснабжения), вертикальным транспортом (лифты, подъемники, эскалаторы).

Фокин, С. В. Общие сведения о санитарно-технических работах и монтаже санитарно-технических систем [Текст] / С. В. Фокин, О. Н. Шпортько // Сантехнические работы : учебное пособие для учреждений СПО / С. В. Фокин, О. Н. Шпортько. – 2-е изд., стер. – М. : Кнорус, 2018. – С. 8-11. – (Среднее профессиональное образование).

    При строительстве зданий и сооружений все работы условно разделяют на общестроительные (земляные, свайные, каменные, бетонные и железобетонные, плотничные и столярные, кровельные, отделочные) и специальные (санитарно-технические, электромонтажные, гидротехнические, возведение промышленных печей и т.д.).

     Санитарно-технические работы связаны с устройством систем отопления, вентиляции, тепло- и газоснабжения, горячего и холодного водопровода и канализации зданий. Различают наружные и внутренние санитарно-технические работы.

     Наружные санитарно-технические работы включают в себя прокладку к зданиям трубопроводов для внешних сетей тепло-, газо- и водоснабжения, канализации; внутренние – работы по монтажу санитарно-технического, отопительно-вентиляционного и газового оборудования внутри зданий и сооружений.

     Санитарно-технические работы подразделяются: на подготовительные, заготовительные, вспомогательные и монтажно-сборочные. При ремонте санитарно-технических систем этим основным работам обычно предшествует частичная или полная разборка старой системы.

     Подготовительные работы – начальный этап по созданию санитарно-технической системы, когда изучают техническую документацию, составляют монтажные проекты и проекты производства работ (ППР), проводят измерения, составляют заказы на изготовление монтажных заготовок трубопроводов в центральных заготовительных мастерских (ЦЗМ) или на заводах монтажных заготовок (ЗМЗ), составляют заявки на материалы и оборудование и т.п.

     В заготовительные работы входят разрезка, гибка и соединение трубопроводов, сборка укрупненных узлов трубопроводов и блоков, агрегатирование насосов и другого оборудования, ревизия и испытание арматуры, узлов трубопроводов и оборудования, изготовление нестандартных деталей, средств крепления приборов и трубопроводов. Чтобы облегчить труд рабочих, большинство заготовительных работ выполняют на высокомеханизированных заготовительных предприятиях (ЗМЗ, ЦЗМ и участковых заготовительных мастерских), где применяется комплексная механизация и автоматизация заготовительных процессов.

     Работы по монтажу санитарно-технических систем могут быть начаты, если объект имеет строительную готовность: завершены предшествующие рабочие процессы в соответствии с общей технологической последовательностью строительства здания; подготовлены рабочие места; имеются грузоподъемные механизмы (краны, лифты, подъемники, кран-балки); подготовлены места складирования в зоне действия грузо- подъемных механизмов, а также бытовые и служебные помещения. Готовность объекта под монтаж санитарно-технических систем оформляют актом.

     К началу монтажа санитарно-технических систем должны быть выполнены следующие общестроительные работы:

в помещениях, расположенных выше нулевой отметки, устроены междуэтажные, чердачные перекрытия, лестничные марши, перегородки, основания под санитарно-техническое оборудование; оставлены или пробиты отверстия, борозды в строительных конструкциях для прокладки трубопроводов с соблюдением размеров и допусков, установленных Строительными нормами и правилами; оставлены монтажные проемы в стенах, перекрытиях и перегородках, предусмотренные проектом производства работ, для подачи крупногабаритных узлов и оборудования к месту монтажа; установлены в строительных конструкциях закладные детали для крепления трубопроводов; подготовлен пол под покрытие; на стенах, колоннах нанесены несмываемой краской отметки покрытия (чистого пола) плюс 0,5 м; выполнены покрытия полов или полосы покрытия полов для установки конвекторов; оштукатурены и огрунтованы стены, ниши, перегородки в местах установки отопительных и санитарных приборов; остеклены помещения; очищены от строительного мусора места производства работ и обеспечен свободный доступ к ним; сооружены леса, подмости, настилы для работы на высоте более 1,5 м; освещены места производства работ и предусмотрена возможность подключения электрифицированного инструмента и электросварочных постов к электросети на этажах;
в помещениях, расположенных ниже нулевой отметки, кроме перечисленных выше работ выполняют подпольные каналы, перегородки, бетонные опоры под канализационные трубопроводы, фундаменты и площадки для установки оборудования и другие строительные конструкции для прокладки трубопроводов и установки санитарно-технического оборудования; отрывают траншеи для выпусков канализации до первых от здания колодцев и выполняют колодцы с лотками;
в санитарно-технических узлах и кухнях до прокладки трубопроводов – устроены перегородки, оштукатурены стены и потолки, подготовлен пол под покрытие; до установки санитарных и газовых приборов – произведена гидроизоляция полов, выполнены покрытия полов, облицованы плиткой стены, окрашены стены и потолки, установлены двери; до установки водоразборной арматуры – окончательно окрашены потолки и стены.

Фокин, С. В. Санитарно-технические системы : общие сведения, назначение, классификация [Текст] / С. В. Фокин, О. Н. Шпортько // Сантехнические работы : учебное пособие для учреждений СПО / С. В. Фокин, О. Н. Шпортько. – 2-е изд., стер. – М. : Кнорус, 2018. – С. 12-20. – (Среднее профессиональное образование).

Классификация и применение систем отопления. Основными конструктивными элементами системы отопления являются:

теплоисточник (теплообменник при централизованном теплоснабжении) – элемент для получения теплоты;
теплопроводы – элемент для переноса теплоты от теплоисточника к отопительным приборам;
отопительные приборы – элемент для теплопередачи в помещения.

     По расположению основных элементов системы отопления подразделяются на местные и центральные.

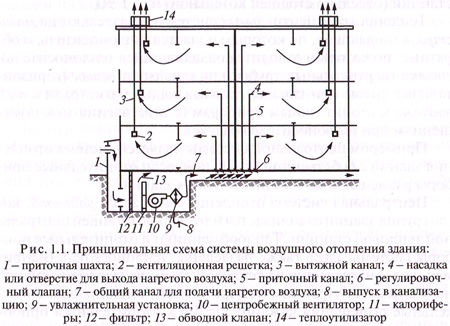

     В местных системах для отопления одного помещения все три основных элемента конструктивно объединяются в одной установке, непосредственно в которой происходят получение, перенос и теплопередача в помещение (рис. 1.1).

    Теплопереносящая рабочая среда нагревается горячей водой, паром, электричеством или при сжигании какого-либо топлива.

     Примером местной системы отопления является газовоздушный отопительный агрегат. Тепловая энергия, получаемая при сжигании газообразного топлива в горелке, передается в поверхностном теплообменнике теплоносителю воздуху, нагнетаемому вентилятором. Горячий воздух по теплопроводам – каналам (путь указан на рисунке стрелками) выпускается в помещение после очистки в фильтре. Охладившиеся продукты сгорания газа удаляются (штриховые стрелки) через дымоход в атмосферу.

     В местной системе отопления, использующей электрическую энергию, теплопередача может осуществляться с помощью жидкого или газообразного теплоносителя либо без него непосредственно через твердую среду.

      Центральными называются системы, предназначенные для отопления группы помещений из одного теплового центра. В тепловом центре находятся теплообменники или теплогенераторы (котлы). Они могут размещаться в обогреваемом здании (в местном тепловом пункте или котельной), а также вне здания – в центральном тепловом пункте (ЦТП), на тепловой станции (отдельно стоящей котельной) или ТЭЦ.

     Теплопроводы центральных систем подразделяют на магистрали (подающие, по которым подается теплоноситель, и обратные, по которым отводится охладившийся теплоноситель), стояки (вертикальные трубы или каналы) и ветви (горизонтальные трубы или каналы), связывающие магистрали с подводками к отопительным приборам (с ответвлениями к помещениям при теплоносителе воздухе).

     Примером центральной системы является система отопления зданий с собственной котельной, если отопительные приборы размещены во всех помещениях здания.

      Центральная система отопления называется районной, когда группа зданий отапливается из отдельно стоящей центральной тепловой станции. Теплообменники и отопительные приборы системы здесь также разделены: теплоноситель (например, вода) нагревается на тепловой станции, перемещается по наружным и внутренним (внутри зданий) теплопроводам в отдельные помещения каждого здания к отопительным приборам и, охладившись, возвращается на станцию.

      В современных системах теплоснабжения гражданских зданий от ТЭЦ и крупных тепловых станций используются два теплоносителя:

первичный высокотемпературный перемещается от ТЭЦ или станции по городским распределительным теплопроводам к ЦТП (или к отдельным зданиям) и обратно;
вторичный после нагревания в теплообменниках (или смешения с первичным) поступает по наружным (внутриквартальным) и внутренним теплопроводам к отопительным приборам в каждом обогреваемом помещении и затем возвращается в ЦТП.

       Первичным теплоносителем обычно служат вода, пар или газообразные продукты сгорания топлива. Если, например, первичная высокотемпературная вода нагревает вторичную воду, то такую центральную систему отопления, строго говоря, следует именовать водо-водяной. Аналогично могут существовать водовоздушная, пароводяная, паровоздушная, газовоздушная и другие системы центрального отопления. Классификация и применение систем водоснабжения. Водоснабжением называется совокупность мероприятий по обеспечению различных потребителей водой в необходимом количестве и требуемого качества.

      Водопровод – комплекс инженерных сооружений и устройств для получения воды из природных источников, ее очистки, транспортирования к различным потребителям в необходимом количестве и требуемого качества.

     Бесперебойная подача воды из наружной водопроводной сети и распределение ее между потребителями внутри здания осуществляется системой внутреннего водоснабжения. Границей между наружной сетью и системой внутреннего водоснабжения служит водомерный узел, учитывающий расход воды в одном или нескольких зданиях.

     Системы холодного внутреннего водопровода предназначены для подачи воды температурой менее 30 °С. По назначению водопровод разделяют на следующие виды:

хозяйственно-питьевой водопровод – подает воду для питья, приготовления пищи, проведения санитарно-гигиенических процедур (умывание, мойка продуктов, стирка белья, промывка унитазов). Вода в системе должна быть питьевого качества и соответствовать требованиям ГОСТ 2872–82*;
противопожарный – служит для предупреждения распространения огня в здании и его тушения;
производственный – применяют для технологических целей – промывки материалов, охлаждения машин, оборудования, в производственных процессах;
поливочный – подает воду для поливки зеленых насаждений, мойки тротуаров, полов и оборудования.

Для уменьшения строительных и эксплуатационных затрат системы водоснабжения могут быть объединенными: хозяйственно-питьевые и противопожарные, хозяйственно-питьевые и поливочные и др.

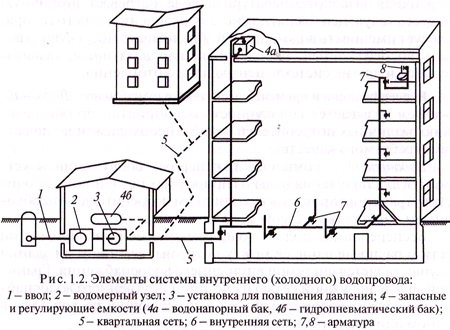

Системы внутреннего водопровода включают в свой состав следующие элементы (рис. 1.2):

ввод 1 – трубопровод, соединяющий наружную водопроводную сеть с водомерным узлом, установленным в здании или специальном помещении;
водомерный узел 2 – служит для измерения объема воды, поданной в здание; состоит из водосчетчика и арматуры, необходимой для его отключения и проверки;
установку для повышения давления 3 в сети – увеличивает давление во внутренней сети в случае, если давление в наружной сети недостаточно для подачи воды высокорасположенным потребителям системы внутреннего водопровода;
запасные и регулирующие емкости 4 – создают запас воды в системе, необходимый для бесперебойного снабжения потребителей в случае аварии или при несоответствии режима подачи воды наружной сетью режиму водопотребления в здании. Емкости выполняют в виде водонапорных баков 4а, устанавливаемых в самой высокой точке здания, или гидропневматических баков 4б, располагаемых в нижней части здания на уровне земли или ниже;
водопроводную сеть – распределяет воду между потребителями. При снабжении водой группы зданий, питающихся от одного ввода, водопроводные сети разделяют на внутренние, которые распределяют воду каждому потребителю, расположенному внутри одного здания, и квартальные (см. 5 на рис. 1.2), которые подают воду от водомерного узла к внутренним сетям отдельных зданий. Водопроводная сеть состоит: из магистральных трубопроводов, транспортирующих воду к стоякам; стояков, распределяющих воду по этажам зданий; подводок, подающих воду к водоразборной арматуре в помещениях;
трубопроводную арматуру – предназначена для управления потоком воды. В зависимости от назначения на внутренних водопроводных сетях применяют арматуру: запорную, предохранительную, регулирующую и водоразборную.

     Максимальное рабочее давление в сети хозяйственно-питьевого водопровода не должно превышать 0,6 МПа. Схема внутреннего водопровода определяет число элементов в системе, а также их расположение.

     Системы горячего водопровода в зависимости от режима и объема потребления горячей воды для хозяйственно-бытовых нужд зданий и сооружений могут быть местными или центральными.

      Системы могут быть открытыми, т.е. с непосредственным водоразбором из тепловой сети, и закрытыми, когда вода из системы холодного водоснабжения нагревается, проходя через водоподогреватель, снабжаемый теплотой из тепловой сети.

     Температура горячей воды в местах водоразбора должна быть не ниже 60 °С для систем центрального горячего водоснабжения, присоединяемых к открытым системам теплоснабжения, и не ниже 50 °С для тех же систем, присоединяемых к закрытым системам теплоснабжения. Максимальная температура воды во всех этих системах не должна превышать 75 °С.

    Местные системы горячего водопровода предусматривают для зданий и сооружений, если централизованное теплоснабжение отсутствует, а также для объектов, удаленных от источников центрального теплоснабжения, когда экономически нецелесообразно сооружение тепловых сетей к этим объектам. При этом вода подогревается на месте ее потребления в паровых, водяных и газовых водоподогревателях, а также в водоподогревателях на твердом и жидком топливе или электрических нагревателях.

     Центральные системы горячего водоснабжения устраивают при наличии центрального теплоснабжения; при этом вода нагревается в центральных или индивидуальных тепловых пунктах теплоносителем, подаваемым тепловыми сетями. Системы центрального горячего водопровода для зданий высотой более 50 м разделяют на зоны по вертикали.

     Для предотвращения остывания горячей воды у точек водоразбора, если водоразбор незначительный или полностью отсутствует, предусматривается циркуляция горячей воды, осуществляемая, как правило, циркуляционным насосом.

     В ванных комнатах и душевых помещениях жилых зданий, лечебных учреждений, домов отдыха, спальных корпусов школ, гостиниц устанавливают полотенцесушители, которые присоединяют к системам центрального водоснабжения так, чтобы обеспечить их постоянное обогревание горячей водой. Системы горячего водопровода оборудуют трубопроводами с нижней разводкой; верхнюю разводку применяют для систем с естественной циркуляцией, а также для систем, разделенных на зоны по вертикали. В жилых и общественных зданиях высотой свыше четырех этажей группы водоразборных стояков объединяют кольцующими перемычками в секционные узлы, присоединяя каждый такой узел одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. Давление в системе горячего водоснабжения у санитарных приборов должно быть не более 0,6 МПа.

     Классификация и применение систем канализации.

     Канализация – комплекс инженерных сооружений (трубопроводов, насосных станций, очистных сооружений) и оборудования (санитарных приборов, стояков и др.), обеспечивающих прием, сбор и отведение сточных вод с территорий населенных пунктов, промышленных предприятий, других объектов, а также их очистку и обезвреживание перед утилизацией или сбросом в водоем.

     В зависимости от назначения здания и требований, предъявляемых к сбору сточных вод, системы канализации подразделяются следующим образом:

бытовые – для отведения сточных вод от санитарных приборов – унитазов, кухонных моек, раковин, умывальников, ванн, душей;
производственные – для отведения сточных вод, использованных в технологическом процессе производства и содержащих отходы производства;
объединенные – для отведения бытовых и производственных сточных вод, если возможно их совместно транспортировать и очищать;
внутренние водостоки – для отведения дождевых и талых вод с кровли зданий.

Система внутренней канализации состоит из приемников сточных вод (санитарно-технических приборов), гидравлических затворов (сифонов различных типов) и внутренней канализационной сети.

Внутренняя канализационная сеть включает в себя:

отводные трубопроводы – собирают сточные воды от санитарных приборов и подают их в стояк; их прокладывают с уклоном в сторону стояка;
стояки – вертикальные трубопроводы, транспортирующие стоки в канализационный выпуск;
выпуски – собирают сточные воды, отводят их в дворовую канализационную сеть. Диаметр выпуска должен быть не менее диаметра наибольшего из присоединяемых к нему стояков. К наружной сети выпуски присоединяют под углом не менее 90° (по движению сточных вод);
вытяжную часть – предназначена для вентиляции канализационной сети, осуществляемой через стояки, верхняя часть которых выводится через кровлю или сборную вентиляционную шахту здания;
ревизии или прочистки устанавливают а) на стояках при отсутствии на них отступов – в нижнем и верхнем этажах, а при наличии отступов – также и в расположенных выше над отступами этажах; б) в жилых зданиях высотой пять этажей и более – не реже чем через три этажа; в) в начале (по движению стоков) участков отводных труб при числе присоединяемых приборов три и более, под которыми нет устройств для прочистки; г) на поворотах сети – при изменении направления движения стоков, если участки трубопроводов нельзя прочистить через другие участки.

Ревизия позволяет прочищать трубы в обоих направлениях. При скрытой прокладке стояков против ревизий устраивают дверцы размером не менее 300x400 мм.

Прочистки устанавливают в местах, где требуется прочистить трубы только в одном направлении. Выполняют их в виде косого тройника и отвода 135° или двух отводов 135°, обеспечивающих плавный вход прочищающего каната (троса) в трубу. Сверху раструб закрывают заглушкой.
