	Удалова, Елена. Горизонтали и вертикали [Текст : Электронный ресурс] : к изучению дисциплины / Е. Удалова. - // Ландшафтный дизайн. - 2019. - №: 6. - С. 50-55.

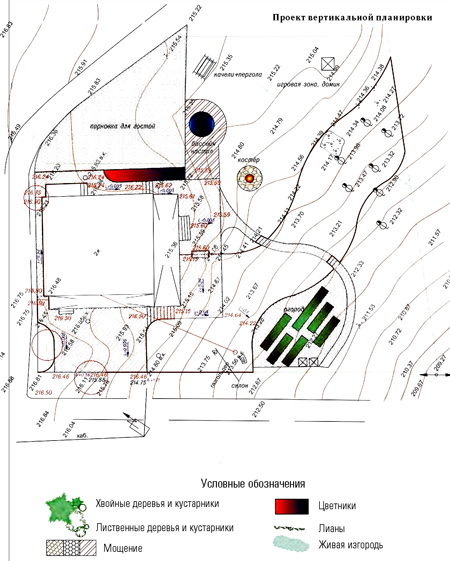

	Когда речь заходит о размещении на участке беседки, водоема или зоны отдыха, тут, пожалуй, даже начинающий землевладелец способен определить круг своих запросов и пожеланий. Необходимость и значимость разбивочного (или привязочного) чертежа обычно не обсуждаются. Расположение растений и их ассортимент, то есть разработка дендропосадочного плана тоже редко вызывает у заказчиков сомнения: для создания полноценного проекта это необходимый этап. А как обстоят дела с разработкой Есть такие позиции в ландшафтном проектировании, которые почему-то больше других овеяны всевозможными мифами, мнениями и догадками. Неоднозначная ситуация частенько складывается, когда обсуждение касается необходимости геодезической съемки или проекта вертикальной планировки. На самом деле и геодезическая съемка (а как результат - достоверная геоподоснова), и вертикальная планировка (проект) жизненно необходимы для профессиональной работы над ландшафтом загородного участка. А почему, давайте разберемся. Есть такие позиции в ландшафтном проектировании, которые почему-то больше других овеяны всевозможными мифами, мнениями и догадками. Неоднозначная ситуация частенько складывается, когда обсуждение касается необходимости геодезической съемки или проекта вертикальной планировки. На самом деле и геодезическая съемка (а как результат - достоверная геоподоснова), и вертикальная планировка (проект) жизненно необходимы для профессиональной работы над ландшафтом загородного участка. А почему, давайте разберемся. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ КАСАЮТСЯ КОНКРЕТНЫХ ОБЪЕКТОВ (ТЕРРИТОРИЙ, УЧАСТКОВ), А ТОПОГРАФИЧЕСКИЕ ИССЛЕДОВАНИЯ ОТНОСЯТСЯ К МЕСТНОСТИ В ЦЕЛОМ Термины и определения ....От профессионалов мы можем слышать такие слова, как *топосъемка, топография, топографическая съемка, геодезия, геодезическая съемка. Что это такое и для чего они нужны при ландшафтном проектировании? Согласитесь: чтобы приступить к работе с земельнымучастком, нам нужно иметь о нем исчерпывающую информацию. Для этого необходимо провести исследования исходных данных. Профессионально!... “И поэтому первый и обязательный этап – геодезическая съемка, последовательные измерения углов и расстояний на местности с дальнейшей их цифровой обработкой с целью получения детального плана определенной территории (так гласит определение). Топографическая съемка – это комплекс работ, выполняемых с целью получения планов местности, а именно составления топографических карт с точным и подробным изображением местности, включая населенные пункты, водные объекты, пути сообщения, особенности рельефа. Разница в том, что геодезические работы касаются конкретных объектов – территорий, участков, а топографические исследования относятся к местности в целом, хотя и их результаты могут быть важны. Съемка выполняется посредством измерений расстояний, высот и углов с помощью различных инструментов (наземная съемка), а также получения изображений земной поверхности с летательных аппаратов (аэрофотосъемка, космическая съемка). С появлением специальных геодезических GPS- и ГЛОНАСС-приемников, совмещенных с компьютером и синхронизированных между собой по радиоканалу (RTK), топографические работы сильно облегчились. Теперь их свободно можно проводить в любое время года. Однако для ландшафтного проектирования съемку лучше проводить в бесснежные периоды, чтобы избежать неточностей. Отметим также, что любая съемка -это выполнение работ, в результате которых нам необходимо получить базу для выполнения проекта благоустройства и озеленения земельного участка, которая называется геоподоснова. Это достоверный план местности в размерах определенного кадастрового объекта, с которым потом мы и будем работать, размещая на нем постройки и элементы ландшафтного оформления. ЛЮБАЯ СЪЕМКА – ЭТО ВЫПОЛНЕНИЕ РАБОТ, В РЕЗУЛЬТАТЕ КОТОРЫХ НЕОБХОДИМО ПОЛУЧИТЬ БАЗУ ДЛЯ ВЫПОЛНЕНИЯ ПРОЕКТА БЛАГОУСТРОЙСТВА И ОЗЕЛЕНЕНИЯ ГЕОПОДОСНОВА* А теперь обратим внимание на то, что должно быть отображено на геоподоснове. Итак, это: площадь земельного участка, его точные размеры, форма (мы не зря говорили про углы, участков с «правильными» углами практически не существует); координаты; характер рельефа (с использованием горизонталей, отметок высот и условных знаков обрывов, скал, оврагов, оползней); наличие и протяженность коммуникаций (наземных трубопроводов, линий электропередач, сетей подземных коммуникаций); все объекты, расположенные на поверхности участка (здания и сооружения) и под землей (съемка позволяет сделать их точную привязку к местности); наличие и свойства дорог (отражается характер покрытия), водных объектов (наносят реки, озера, водохранилища, каналы, канавы, водораспределительные устройства, плотины, причалы, шлюзы, маяки, колодцы, резервуары, естественные источники); наличие и свойства существующей растительности (показывают древесную, травяную, кустарниковую растительность, леса, сады, плантации, луга); грунты и микроформы земной поверхности, включая пески, галечники, болота; границы – административные, землепользований, заповедников; объекты коммунального хозяйства. ВАЖНЫЕ СОВЕТЫ О ГЕОДЕЗИЧЕСКОЙ СЪЕМКЕ Надо правильно поставить задачу перед геодезистом. Нужно не только «снимать» границы участка, привязывать постройки, наносить горизонтали. Важны отметки дороги перед участком, забор, ворота, калитки (расположение с отметками высот), чистый пол на входе в дом (если он уже построен), отмостки, верх и низ цоколя, коммуникационные люки. Можно дополнительно обозначить насаждения, которые вы хотите сохранить. Обязательно - указать подземные коммуникации, включая отметки лотков ливневой канализации (при наличии). Обычно горизонтали берут через 50 см перепада высот. Но для ландшафтного проектирования лучше делать через 20 или 25. Мы ведь работаем с незначительными изменениями рельефа. Съемка должна быть актуальной. В противном случае проектирование превращается в гадание. Съемка, выполненная для газовщиков, для регистрации строений, может не подойти для ландшафтников. Нанесение существующих деревьев (в разумных пределах) входит в комплекс геодезических работ. Так называемая подеревка – это отдельный вид исследований с детальным изучением и описью древесной растительности. Кроме того, на геоподоснове обязательно отображают подземные коммуникации: водопровод, напорную канализацию, дренаж, водосток, самотечную канализацию, газовые и тепловые сети, кабельные и телефонные сети, туннели (коллекторы), бездействующие подземные сети и сооружения. Не факт, что на вашем участке или рядом все это есть, но вы можете и не знать об этом. Поэтому рулетка, даже электронная, тут вряд ли поможет: без специальных приборов таких исследований не сделать, а без них не сделать грамотный ландшафт, ведь *эти параметры должны быть учтены при выполнении проекта и его дальнейшей реализации.* Обычно геоподоснову предлагают выполнить в масштабе 1:1000, 1:500, но для ландшафтного проектирования лучше заказывать масштаб 1:200, так как важна детальная проработка. Чертеж геоподосновы выполняют в программе. Скорее всего, это будет AUTOCAD, который при наложении в дальнейшем рабочих чертежей даст точность всех вычислений, минимизацию погрешностей, а главное – возможность рассчитать объемы необходимых материалов. «ВЕРТИКАЛКА», КРОМЕ ПРОЧЕГО, ОТВЕЧАЕТ ЗА УДОБСТВО ПЕРЕДВИЖЕНИЯ ПО ДОРОЖКАМ И ЗА ЕГО БЕЗОПАСНОСТЬ, ЗА ОРГАНИЗАЦИЮ СТОКА ПОВЕРХНОСТНЫХ ВОД ВЕРТИКАЛИ Ландшафтное проектирование – это работа не только с площадями, но и с объемами. И чтобы выполнить ее грамотно, необходимо оперировать трехмерными величинами. В результате геодезических изысканий мы уже получили геоподоснову, на которой отражены данные о рельефе нашего участка; создали эскиз, ориентируясь на эти показатели, а теперь приступаем к рабочим чертежам. Сейчас это разбивочный чертеж и план (или проект) вертикальной планировки участка. Зачастую от «вертикалки» отказываются, ссылаясь на то, что «участок ровный». Но если вашу землю ранее никто не ровнял по нивелиру, уклон обязательно есть. Участков без рельефа не бывает, он лишь может быть ярко выраженным или сглаженным. А это значит, что, какой бы идеальной ни была картинка на плоскости (разбивочный чертеж, то есть горизонтальная планировка участка), при вынесении плана на натуру мы столкнемся с задачей привязки к рельефу. И тогда придется решать проблему на месте, а это может обернуться лишними хлопотами и затратами, ведь *главная цель проекта вертикальной планировки – сэкономить ваши деньги.* Постройки, дорожки, площадки, посадки, размещенные с учетом рельефа, а не наоборот, -это сокращение ваших расходов в разы. Поэтому «вертикалку» нужно делать! Кроме того, она отвечает за удобство передвижения по дорожкам и даже за его безопасность; за организацию правильного стока поверхностных вод; позволяет акцентировать внимание на нестандартности рельефа, подчеркивая индивидуальность сада. Наиболее распространенные методы вертикальной планировки: а) метод проектных горизонталей, б) метод профилей, в) комбинированный метод. При работе с профилями на план участка наносят несколько линий (разрезов), впоследствии показывая профиль по каждому из них. Этот метод дает представление о будущем рельефе в определенном месте. Обычно это видовые точки, дорожки. Этот метод более понятен для неспециалистов. Метод проектных горизонталей - это по существу формирование на бумаге нового рельефа, что делается с помощью расчета проектных отметок высот. Читая такой план, профи сразу понимает, где и на сколько сантиметров нужно поднять, а где – опустить уровень земли. Ключевой момент, за который отвечает план вертикальной планировки, – формирование уклонов, особенно на дорожках и площадках. Его минимальное значение обусловлено необходимостью обеспечить сток воде, а максимальное – безопасностью передвижения. Для пешеходных дорожек минимальный продольный уклон (достаточный для стока воды) должен быть не менее 0,001 (1 мм на 1 пог. м, но лучше делать не менее 0,004), а максимальный – 0,25 (15°). На частных территориях эти нормы часто воспринимают как рекомендательные, допуская уклоны до 7 см на погонный метр. Но все же этим лучше не увлекаться -лучше сделать лестницу или обустроить пандус. Для проезжих дорог внутри сада максимальный уклон следует делать не более 0,1. ВАЖНЫЕ СОВЕТЫ О ВЕРТИКАЛЬНОЙ ПЛАНИРОВКЕ Любая визуализация, не основанная на геоподоснове, разбивочном (или привязочном) чертеже и плане вертикальной планировки участка, будет всего лишь красивой картинкой, лишь отдаленно дающей представление о реальной ситуации. При грамотном проектировании работа по перемещению земляных масс для формирования нового рельефа участка должна сводиться к минимуму. Сколько выкопали на одном месте, столько в другом подсыпали. Если на первый взгляд кажется, что перепад рельефа небольшой, не верьте глазу. При строительстве, когда будет использован нивелир, вы убедитесь, что это не так. На рельефных участках проект вертикальной планировки показывает необходимость проведения специальных мероприятий по укреплению грунта, индивидуальной разработке и усилению конструктива фундаментов сооружений, подпорных стенок, лестниц и т. д.
	*Оригинал - полный текст статьи см. печатный источник*
