БИБЛИОТЕКА ГАПОУ РК «КРЫМСКИЙ МНОГОПРОФИЛЬНЫЙ КОЛЛЕДЖ»


		ПОЛНОТЕКСТОВАЯ ИНФОРМАЦИЯ УЧЕБНО-ПРАКТИЧЕСКОГО НАЗНАЧЕНИЯ

		Требования к деревянным оконным блокам с листовым остеклением : извлечение из ГОСТ 11214-2003 // Технология плотничных, столярных, стекольных и паркетных работ : практикум / И. А. Ивилян, Л. М. Кидалова. – 3-е изд., стер. – М. : Академия, 2015. – С. 234-238.
		5.4. Требования к древесине, включая отделку поверхностей. 5.4.1. Для изготовления оконных блоков применяют пиломатериалы из древесины хвойных пород (не ниже второго сорта по ГОСТ 8486 или третьей группы по ГОСТ 9685), дуба и ясеня (не ниже второго сорта по ГОСТ 2695 и ГОСТ 7897), а также клееные брусковые заготовки для оконных блоков по ГОСТ 30972. Допускается применение твердых, стойких к загниванию тропических пород древесины и, по согласованию изготовителя с потребителем, древесины других пород. Применение древесины разных пород в одном изделии не допускается, за исключением лиственницы и сосны или сосны, ели и пихты в изделиях под непрозрачное покрытие. Внутренние лицевые поверхности хвойных деталей под прозрачное покрытие допускается облицовывать рейками толщиной 4...20 мм из древесины твердых пород. 5.4.2. Влажность древесины должна быть в пределах от 8 до 14 % в зависимости от применяемых в технологии изготовления лакокрасочных и клеевых материалов и условий эксплуатации изделий. Нормативную влажность древесины устанавливают в технологической документации, при этом диапазон значений влажности должен быть в пределах 3 % (например, 8...11 %). 5.4.3. Для лицевых и нелицевых поверхностей деталей изделий устанавливают различные требования к качеству древесины. Примеры определения видов поверхностей деталей приведены на рис. П.15.1.

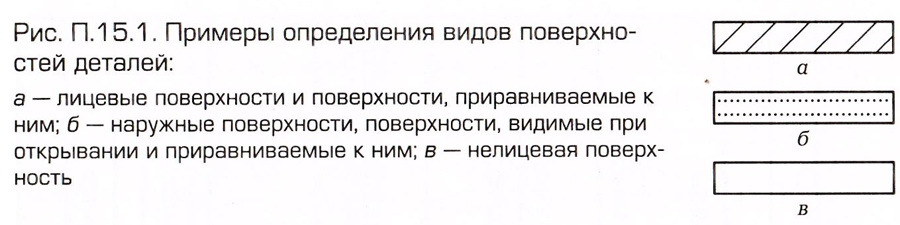

		5.4.4. Пороки древесины и дефекты механической обработки деталей, изготовленных из цельной древесины, ограничивают нормами, установленными в табл. П.15.1 с учетом видов поверхностей (А, В, С). 5.4.5. Сучки (см. табл. П1.5.1, п. 1.2), трещины, кармашки, червоточины, сколы, вмятины на поверхностях видов А, В и С под непрозрачное покрытие должны быть заделаны пробками на клею или зашпаклеваны. Шпаклевку дефектных мест производят водостойкими шпаклевочными составами, не влияющими на внешний вид и качество законченного покрытия. Нормы ограничения пороков и условия их заделки в деталях под прозрачное покрытие, а также в деталях, изготовленных из клееной древесины, устанавливают в договорах на поставку с учетом требований табл. П.15.1.


		5.4.6. Поверхности вида А в брусковых деталях, склеенных на зубчатый шип, предназначенных под прозрачное покрытие, должны быть подобраны по текстуре и цвету. Рекомендуемое число шиповых соединений – не более 3 шт. на любом бруске. 5.4.7. Химические и другие окраски древесины, не влияющие на ее прочность, допускаются на поверхностях деталей, предназначенных под непрозрачное покрытие. 5.4.8. Шероховатость Rm по ГОСТ 7016 древесины деталей, подготовленных под отделку, рекомендуется не более, мкм: 63 – для поверхностей вида А; 80 – для поверхностей вида В; 250 – для поверхностей вида С. Примечание. Требования к шероховатости древесины допускается уточнять в договоре на поставку (согласно образцам-эталонам, согласованным с заказчиком). 5.4.9. Цвет и степень блеска (глянец, матовость) отделочного покрытия должны соответствовать образцам-эталонам, согласованным с заказчиком. 5.4.10. Качество лицевых поверхностей оконных блоков с законченным лакокрасочным покрытием на поверхностях вида А должно быть не ниже II класса по ГОСТ 24404, на поверхностях вида В – не ниже III класса по ГОСТ 24404. На поверхностях вида С дефекты покрытия не ограничиваются, пропуски покрытия не допускаются. 5.4.11. При пропитке древесины биозащитными составами (антисептировании) и нанесении защитно-декоративных покрытий пропуски не допускаются. Глубину пропитки и расход биозащитных составов устанавливают в технологической документации. 5.4.12. Показатели качества отделки древесины (проявление структурных неровностей, естественное различие цветовой тональности и текстуры и др.), а также требования к незаконченному покрытию допускается устанавливать по согласованию изготовителя с потребителем в договоре (заказе) на изготовление изделий. В этом случае оценку качества отделки допускается производить по образцам-эталонам, согласованным с потребителем (заказчиком). 5.4.13. Лакокрасочные покрытия должны иметь прочность сцепления (адгезию) с отделываемой поверхностью не ниже 2-го балла по методу решетчатых надрезов по ГОСТ 15140.
