	Оконные блоки : извлечения из ГОСТ 23166-99 // Технология плотничных, столярных, стекольных и паркетных работ : практикум / И. А. Ивилян, Л. М. Кидалова. – 3-е изд., стер. – М. : Академия, 2015. – С. 223-227.

	Термины и определения

	*Окно* – элемент стеновой или кровельной конструкции, предназначенный для сообщения внутренних помещений с окружающим пространством, естественного освещения помещений, их вентиляции, защиты от атмосферных, шумовых воздействий и состоящий из оконного проема с откосами, оконного блока, системы уплотнения монтажных швов, подоконной доски, деталей слива и облицовок. Оконный проем – проем в стене (кровле) для монтажа одного или нескольких оконных блоков, конструкция которого предусматривает также установку монтажного уплотнения, откосов, сливов, подоконной доски. Оконный блок – светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий. Оконный блок состоит из сборочных единиц: коробки и створчатых элементов, встроенных систем проветривания, и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др. Балконный дверной блок – светопрозрачная конструкция, предназначенная для обеспечения сообщения внутреннего помещения с балконом (лоджией), естественного освещения помещения и защиты от атмосферных и шумовых воздействий. Балконный дверной блок состоит из сборочных единиц: коробки, дверного полотна и, в отдельных случаях, фрамуги. *Рамочная конструкция (элемент) оконного блока* – сборочная единица оконного блока, состоящая из брусков (профилей), соединенных между собой посредством жестких угловых связей: на шипах и клее, механических связях (винтовых, на зубчатых пластинах, путем опрессовки) и др. Коробка – сборочная единица оконного или дверного блока рамочной конструкции, предназначенная для навески створок или полотен, неподвижно закрепляемая к стенкам оконного или дверного проема. *Створка, створчатый элемент* – сборочная единица оконного блока рамочной конструкции со светопрозрачным заполнением и соединенная с коробкой, как правило, посредством шарнирной или скользящей связи. Неоткрывающаяся створка закрепляется в коробке неподвижно. Узкая створка – створка шириной, как правило, до 450 мм, используемая для проветривания помещения. *Клапанная створка* – узкая створка (шириной, как правило, до 250 мм) без светопрозрачного заполнения, предназначенная для проветривания помещения. Разрезная узкая створка – узкая створка, состоящая из двух полустворок, соединенных через штульповой притвор. В том случае, если верхняя полустворка имеет высоту до 400 мм, ее допускается относить к форточным элементам. Форточка – створчатый элемент с размерами, как правило, не превышающими 350x450 мм, соединенный посредством шарнирной связи с брусками створки или коробки, предназначенный для проветривания помещения. *Фрамуга* – створчатый элемент, имеющий откидное открывание, ограниченный горизонтальным импостом и брусками коробки и предназначенный для проветривания помещения. Полотно – сборочная единица балконного дверного блока рамочной конструкции, включающая светопрозрачное заполнение и, как правило, нижнюю глухую часть, выполненную в виде щитовой или филенчатой конструкции. *Светопрозрачное заполнение* – заполнение из прозрачного листового стекла или стеклопакета. Определение размеров светопрозрачного заполнения приведено на рис. П.13.1.

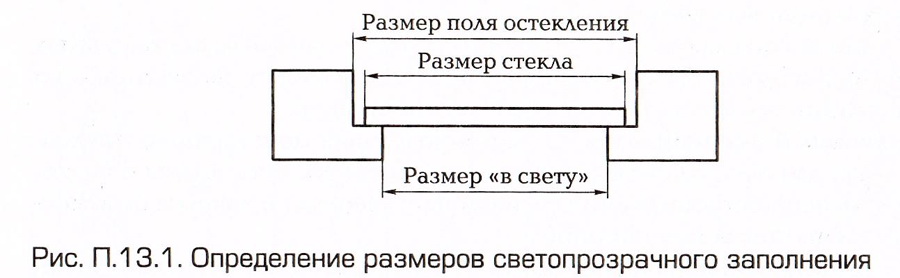

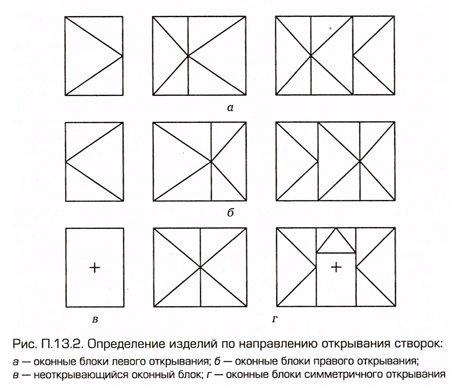

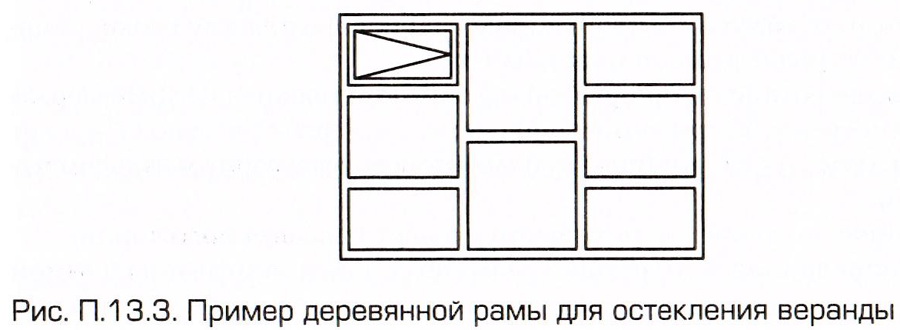

	Оконный блок правого (левого) открывания – оконный блок с расположением петель с правой (левой) стороны при виде со стороны открывания створок. Примечание: в двух-, трехстворчатом оконном блоке правое или левое открывание определяют по расположению узкой створки. Определение изделия по направлению открывания створок приведено на рис. П.13.2. *Оконная рама:* *светопрозрачная конструкция* со сложным переплетом, применяемая, как правило, для остекления веранд; *многоярусная оконная конструкция, состоящая из стоек, ригелей, перекладин и др., в ячейке которой устанавливают стеклопакеты, створки, коробки, оконные блоки.Пример оконной рамы приведен на рис. П.13.3. Архитектурный рисунок* оконного блока – фронтальный вид оконного блока, определяющий конфигурацию и пропорции его габаритных размеров и полей остекления. Деревоалюминиевый оконный блок – конструкция, включающая в себя рамочные элементы из древесины и алюминиевых сплавов, прочностные характеристики которых учитывают в расчетах на сопротивление эксплуатационным нагрузкам. Деревянный оконный блок с алюминиевой облицовкой – конструкция, состоящая из деревянных рамочных элементов, наружные поверхности которых предохранены от атмосферного воздействия накладными деталями из алюминиевых сплавов. *Мансардный оконный блок* – оконный блок, устанавливаемый в конструкцию кровли под заданным углом к горизонтальной плоскости.

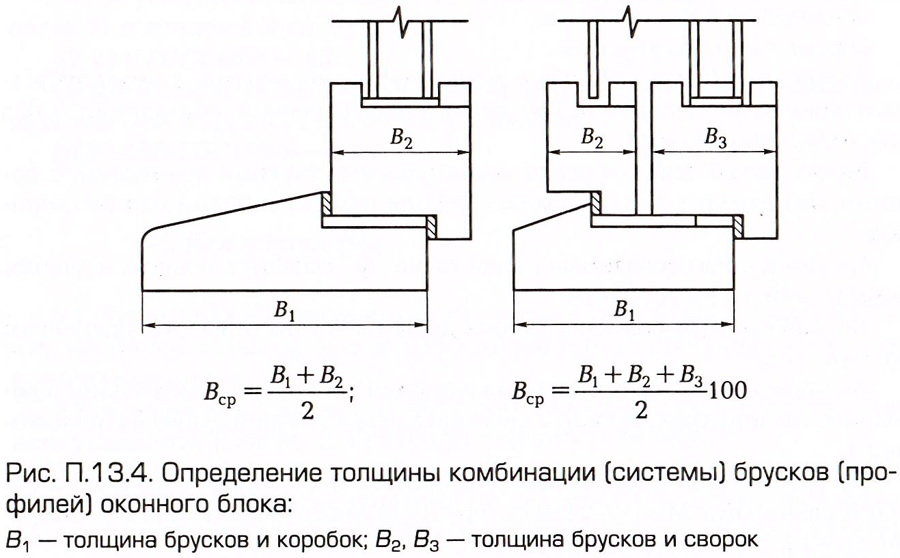

	*Раскладка (штапик)* – деталь, закрепляющая светопрозрачное (или глухое) заполнение в створках и дверных полотнах. Отлив, дождезащитный профиль – деталь, предназначенная для отвода дождевой воды и защищающая оконную конструкцию от ее проникновения. Брусок – профильная деталь створки, коробки, обвязки полотна из любого материала или комбинации материалов (профилированная деревянная деталь, поливинилхлоридный профиль, металлический профиль, в том числе и комбинированный, с термовкладышем). *Импост* – средний брусок коробки, служащий для притвора створок и навески створок в трехстворчатых (и более) окнах. Оконный переплет – конструкция, состоящая из брусков створки, предназначенная для членения поля остекления с целью ее упрочнения или декоративного оформления. Горбылек (средник) – средний брусок оконного переплета. Декоративные накладки (ложные горбыльки) – накладные декоративные профили, наклеиваемые на стекло или стеклопакет с внутренней и наружной стороны и образующие ложный переплет (фальшпереплет). *Притвор* – место примыкания (узел подвижного соединения) створки с брусками коробки. Основной притвор – узел соединения вертикальных и верхнего горизонтального брусков створки и коробки. Нижний притвор – узел соединения нижних горизонтальных брусков створки и коробки. Импостный притвор – узел соединения брусков створки с импостом коробки. Безимпостный (штульповой) притвор – узел соединения брусков створок между собой. Наплав – выступ профиля створки (коробки), предназначенный для установки уплотняющей прокладки и перекрывающий зазор в притворе. *Варианты открывания створок:* распашное – створки (полотна) поворачиваются вокруг вертикальной оси; подвесное – створки поворачиваются вокруг верхней горизонтальной оси; откидное – створки поворачиваются вокруг нижней горизонтальной оси; поворотно-откидное – створки (полотна) поворачиваются вокруг вертикальной и горизонтальной нижней оси; среднеповоротное – створки поворачиваются вокруг средней вертикальной или средней горизонтальной оси; раздвижное – створки (полотна) перемещаются в горизонтальном направлении; подъемное – створки перемещаются в вертикальном положении; комбинированное – сочетание различных видов открывания в одном изделии. *Регулируемое проветривание* – обеспечение вентиляции помещений с различной кратностью воздухообмена путем конструктивных решений открывающихся элементов изделий (створка с регулируемым ограничителем открывания, клапан, форточка). Щелевое проветривание – ограниченное проветривание помещения через фиксированный зазор в притворе слегка приоткрытого створчатого элемента (площадь открывания не более 0,02 м2). Примечание: щелевое проветривание при откидном способе открывания обеспечивает проникновение воздуха через верхнюю половину створки и может быть приравнено к проветриванию при помощи форточки. Самовентиляция – саморегулирующаяся вентиляция, система ограниченного воздухообмена через каналы камер профилей или через встроенные в оконные блоки саморегулирующиеся климатические клапаны с целью регулирования влажности воздуха в помещении и предотвращения выпадения конденсата на внутренних поверхностях окон. Долговечность – характеристика (параметр) изделий, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы). Толщина непрозрачной части оконного блока – средняя толщина Вср комбинации (системы) брусков створок и коробок по сечению оконного блока. Пример определения толщины приведен на рис. П.13.4.
