Черепахин, А. А. Термины и определения согласно ГОСТ 2601 -84* «Сварка металлов. Термины и определения основных понятий» [Текст] / А. А. Черепахин // Технология сварочных работ : учебник для СПО / А. А. Черепахин, В. М. Виноградов, Н. Ф. Шпунькин. - 2-е изд., испр. и доп. - М. : Юрайт, 2017. – С. 262-269. - (Профессиональное образование).

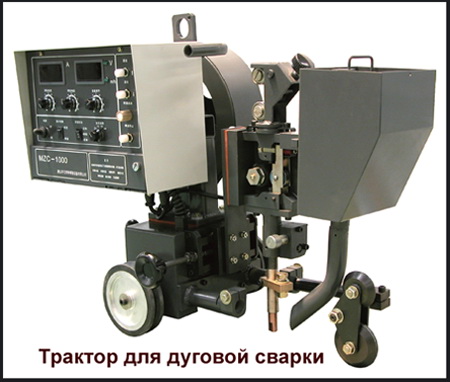

Автомат для дуговой сварки – аппарат для автоматической дуговой сварки. Автоматическая дуговая сварка – механизированная дуговая сварка, при которой возбуждение дуги, подача плавящегося электрода или присадочного металла и относительное перемещение дуги и свариваемых частей осуществляются механизмами без непосредственного участия человека, в том числе по заданной программе. Автоматическая сварка – сварка, выполняемая машиной, действующей по заданной программе без непосредственного участия человека. Аргонодуговая сварка – дуговая сварка, при которой в качестве защитного газа используется аргон. Ацетиленовый генератор – аппарат для получения ацетилена посредством разложения карбида кальция водой. Безынжекторная горелка – горелка для газовой сварки, в которой поступление горючего газа и кислорода в смеситель осуществляется при одинаковом давлении. Брызги металла – дефект в виде затвердевших капель на поверхности сварного соединения. Валик – металл сварного шва, наплавленный или переплавленный за один проход. Вибродуговая сварка – дуговая сварка плавящимся электродом, который вибрирует, вследствие чего дуговые разряды чередуются с короткими замыканиями. Высокочастотная сварка – сварка с применением давления, при которой нагрев осуществляется токами высокой частоты. Газ-заменитель – горючий газ, применяемый при газовой сварке и нагреве вместо ацетилена. Газовая сварка – сварка плавлением, при которой для нагрева используется теплота пламени смеси горючих газов с кислородом, сжигаемых с помощью горелки. Глубина проплавления – наибольшая глубина расплавления основного металла в сечении шва или наплавленного валика. Горелка для газовой сварки – устройство для газовой сварки с регулируемым смешением газов и созданием направленного газового пламени. Горелка для дуговой сварки – устройство для дуговой сварки в защитном газе или самозащитной проволокой, обеспечивающее подвод электрического тока к электроду и (или) газа в зону дуги. Горелка инжекторного типа – горелка для газовой сварки со встроенным инжектором для подсоса горючего газа струей кислорода. Грат – метаталл, выдавливаемый при осадке в процессе сварки. Двухэлектродная сварка – дуговая сварка, при которой нагрев осуществляется одновременно двумя электродами с общим подводом сварочного тока. Диффузионная сварка – сварка давлением, осуществляемая за счет взаимной диффузии атомов в тонких поверхностных слоях контактирующих частей. Выполняется при относительно длительном воздействии повышенной температуры и незначительной пластической деформации. Дуга косвенного действия – дуга, при которой объект сварки не включен в цепь сварочного тока. Дуга прямого действия – дуга, при которой объект сварки включен в цепь сварочного тока. Дуговая сварка – сварка плавлением, при которой нагрев осуществляется электрической дугой. Дуговая сварка в защитном газе – дуговая сварка, при которой дуга и расплавляемый металл, а в некоторых случаях и остывающий шов находятся в защитном газе, подаваемом в зону сварки с помощью специальных устройств. Дуговая сварка в углекислом газе – дуговая сварка, при которой в качестве защитного газа используется углекислый газ. Дуговая сварка неплавящимся электродом – дуговая сварка, выполняемая нерасплавляющимся при сварке электродом. Дуговая сварка плавящимся электродом – дуговая сварка, выполняемая электродом, который, расплавляясь при сварке, служит присадочным материалом. Дуговая сварка по флюсу – дуговая сварка, при которой на свариваемые кромки наносится слой флюса, толщина которого меньше дугового промежутка. Дуговая сварка под флюсом – дуговая сварка, при которой дуга горит под слоем сварочного флюса. Зазор – кратчайшее расстояние между кромками собранных для сварки деталей. Зона сплавления при сварке – зона частично оплавившихся зерен на границе основного металла и металла шва. Зона термического влияния – участок основного металла, не подвергшийся расплавлению, структура и свойства которого изменились в результате нагрева при сварке или наплавке. Импульсно-дуговая сварка – дуговая сварка, при которой дополнительное питание дуги осуществляется импульсами тока по заданной программе. Керамический сварочный флюс – флюс для дуговой сварки, полученный перемешиванием порошкообразных материалов со связующим веществом, грануляцией и последующей термической обработкой. Контактная сварка – сварка с применением давления, при которой используется теплота, выделяющаяся в контакте свариваемых частей при прохождении электрического тока. Корень шва – часть сварного шва, наиболее удаленная от его лицевой поверхности. Коэффициент потерь – коэффициент, выраженный отношением массы металла, теряемого при сварке на угар и разбрызгивание, к массе расплавленного присадочного материала. Коэффициент расплавления – коэффициент, выраженный отношением массы материала электрода, расплавленного за единицу времени горения дуги, к единице силы сварочного тока. Кратер – углубление, образующееся в конце валика вследствие давления дуги и объемной усадки металла шва. Лазерная сварка – сварка плавлением, при которой для нагрева используется энергия излучения лазера. Металл шва – сплав, образованный расплавленным основным и наплавленным металлами или только переплавленным основным металлом. Механизированная дуговая сварка – дуговая сварка, при которой подача плавящегося электрода или присадочного металла или относительное перемещение дуги и свариваемых частей выполняются с помощью механизмов. Механическое оборудование для сварки – оборудование, предназначенное для установки свариваемых частей в удобное для сварки пространственное положение, перемещения их при сварке, а также размещения и перемещения сварочного оборудования и сварщиков при выполнении сварочных операций. Мундштук сварочной головки – часть сварочной головки, предназначенная для направления сварочной проволоки в зону сварки и подвода к ней электрического тока. Наварка – нанесение слоя металла на поверхность изделия посредством сварки с применением давления. Наплавка – нанесение слоя металла на поверхность изделия посредством сварки плавлением. Наплавленный металл – переплавленный присадочный металл, введенный в сварочную ванну или наплавленный на основной металл. Направление сварки – направление движения источника теплоты вдоль оси сварного соединения. Науглероживающее сварочное пламя – сварочное пламя, в средней зоне которого имеется свободный углерод. Нахлесточное соединение – сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга. Неплавящийся электрод для дуговой сварки – деталь из электропроводящего материала, включаемая в цепь сварочного тока для подвода его к сварочной дуге и не расплавляющаяся при сварке. Непрерывный шов – сварной шов без промежутков по длине. Непровар – дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва. Обратноступенчатая сварка – сварка, при которой сварной шов выполняется следующими один за другим участками в направлении, обратном общему приращению длины шва. Обратный удар – воспламенение ацетиленокислородной смеси в каналах горелки и распространение пламени навстречу потоку ацетилена. Окислительное сварочное пламя – сварочное пламя, в средней зоне которого имеется избыток кислорода. Осадка – выполнение местной пластической деформации свариваемых частей при сварке с применением давления. Основной металл – металл подвергающихся сварке соединяемых частей. Плавленый сварочный флюс – флюс для дуговой сварки, полученный сплавлением его составляющих и последующей грануляцией расплава. Плавящийся электрод для дуговой сварки – металлический электрод, включаемый в цепь сварочного тока для подвода его к сварочной дуге, расплавляющийся при сварке и служащий присадочным металлом. Плазменная сварка – сварка плавлением, при которой нагрев производится сжатой дугой. Погонная энергия – энергия, затраченная на единицу длины сварного шва при сварке плавлением. Подварочный шов – меньшая часть двустороннего шва, выполняемая предварительно для предотвращения прожогов при последующей сварке и накладываемая в последнюю очередь в корень шва. Подкладка – деталь или приспособление, устанавливаемые при сварке плавлением под кромки свариваемых частей. Покрытие электрода – смесь веществ, нанесенная на электрод для усиления ионизации, защиты от вредного воздействия среды и металлургической обработки сварочной ванны. Покрытый электрод – плавящийся электрод для дуговой сварки, имеющий на наружной поверхности покрытие, адгезионно связанное с металлом электрода. Полуавтомат для дуговой сварки – аппарат для механизированной дуговой сварки, включающий в себя горелку и механизм подачи сварочной проволоки, при ручном перемещении горелки. Порошковая проволока – сварочная проволока, состоящая из металлической оболочки, заполненной порошкообразным веществом. Поры в сварном шве – дефекты сварного шва в виде полостей округлой формы, заполненные газом. Прерывистый шов – сварной шов с промежутками по длине. Присадочная проволока – сварочная проволока, используемая как присадочный металл и не являющаяся электродом. Присадочный металл – металл для введения в сварочную ванну в дополнение к расплавленному основному металлу. Прихватка – короткий сварной шов для фиксации взаимного расположения подлежащих сварке деталей. Провар – сплошная металлическая связь между свариваемыми поверхностями основного металла, слоями и валиками сварного шва. Прожог сварного шва – дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны. Проход – однократное перемещение в одном направлении источника теплоты при сварке или наплавке. Разделка кромок – придание кромкам, подлежащим сварке, необходимой формы. Рельефная сварка – контактная сварка, при которой сварное соединение получается на отдельных участках, обусловленных их геометрической формой, в том числе по выступам. Ручная дуговая сварка – дуговая сварка, при которой возбуждение дуги, подача электрода и его перемещение производятся вручную. Ручная сварка – сварка, выполняемая человеком с помощью инструмента, получающего энергию от специального источника. Самозащитная проволока – электродная проволока, содержащая вещества, которые защищают расплавленный металл от вредного воздействия воздуха при сварке. Сварка – получение неразъемных соединений посредством установления межатомных связей между соединяемыми частями при их нагреве (или) пластическом деформировании. Сварка в контролируемой атмосфере – сварка, осуществляемая в камере, заполненной газом определенного состава. Сварка взрывом – сварка с применением давления, при которой соединение осуществляется в результате вызванного взрывом соударения свариваемых частей. Сварка вразброс – сварка, при которой сварной шов выполняется участками, расположенными в разных местах по его длине. Сварка давлением – сварка с применением давления, осуществляемая за счет пластической деформации свариваемых частей при температуре ниже температуры плавления. Сварка каскадом – сварка, при которой каждый последующий участок многослойного шва перекрывает весь предыдущий участок или его часть. Сварка на весу – односторонняя сварка со сквозным проплавлением кромок без использования подкладки. Сварка наклонным электродом – дуговая сварка, при которой покрытый электрод располагается наклонно вдоль свариваемых кромок, опираясь на них, и по мере их расплавления движется под действием силы тяжести или пружины, а дуга перемещается вдоль шва. Сварка напроход – сварка, направление которой неизменно. Сварка плавлением – сварка, осуществляемая местным сплавлением соединяемых частей без приложения давления. Сварка сверху вниз – сварка плавлением в вертикальном положении, при которой сварочная ванна перемещается сверху вниз. Сварка снизу вверх – сварка плавлением в вертикальном положении, при которой сварочная ванна перемещается снизу вверх. Сварка трением – сварка с применением давления, при которой нагрев осуществляется трением, вызванным относительным перемещением свариваемых частей и инструмента. Сварка углом вперед – дуговая сварка, при которой электрод наклонен под острым углом к направлению сварки. Сварка углом назад – дуговая сварка, при которой электрод наклонен под тупым углом к направлению сварки. Сварная конструкция – металлическая конструкция, изготовленная сваркой из отдельных деталей. Сварная точка – элемент точечного соединения, представляющий собой в плане круг или эллипс. Сварное соединение – неразъемное соединение, выполненное сваркой. Сварной узел – часть конструкции, в которой сварены примыкающие друг к другу элементы. Сварной шов – участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла, или пластической деформации при сварке давлением, или сочетания кристаллизации и деформации. Сварочная ванна – часть металла свариваемого шва, находящаяся при сварке плавлением в жидком состоянии. Сварочная головка – устройство, осуществляющее подачу сварочной проволоки и поддержание заданного режима сварки; может быть частью автомата для дуговой сварки. Сварочная проволока – проволока для использования в качестве плавящегося электрода либо присадочного металла при сварке плавлением. Сварочная установка – установка, состоящая из источника питания, сварочного аппарата или машины для сварки и механизмов относительного перемещения сварочной аппаратуры и свариваемых частей. Сварочный агрегат – агрегат, состоящий из сварочного генератора и приводного двигателя. Сварочный вращатель – устройство для вращения свариваемых частей или изделия при сварке кольцевых швов или наплавке металла на поверхности вращения. Сварочный кантователь – устройство для установки свариваемых частей в удобное для сварки положение. Сварочный кондуктор – приспособление для сборки и закрепления свариваемых частей в определенном положении. Сварочный пост – специально оборудованное рабочее место для сварки. Сварочный преобразователь – сварочный агрегат, в котором приводным двигателем является электрический двигатель. Сварочный флюс – материал, используемый при сварке для химической очистки соединяемых поверхностей и повышения качества сварного шва. Свищ – дефект сварного шва в виде воронкообразного углубления в нем. Сжатая дуга – дуга, столб которой сжат с помощью сопла плазменной горелки, потока газа или внешнего электромагнитного поля. Скос кромки – прямолинейный или наклонный срез кромки, подлежащей сварке. Слой сварного шва – часть металла сварного шва, которая состоит из одного или нескольких валиков, расположенных на одном уровне поперечного сечения шва. Сопло горелки для дуговой сварки – сопло для подвода и направления газа с целью защиты сварочной ванны и электрода от воздействия воздуха. Стыковая контактная сварка – контактная сварка, при которой соединение свариваемых частей происходит по поверхности стыкуемых торцов. Стыковая сварка оплавлением – стыковая контактная сварка, при которой нагрев металла сопровождается оплавлением стыкуемых торцов. Стыковая сварка сопротивлением – стыковая контактная сварка, при которой нагрев металла не сопровождается оплавлением стыкуемых торцов. Стыковое соединение – сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями. Стыковой шов – сварной шов стыкового соединения. Тавровое соединение – сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента. Термитная сварка – сварка, при которой для нагрева используется энергия горения термитной смеси. Торцовое соединение – сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу. Точечная контактная сварка – контактная сварка, при которой сварное соединение получается между торцами электродов, передающих усилие сжатия. Точечный шов – сварной шов, в котором связь между сваренными частями осуществляется сварными точками. Трактор для дуговой сварки – переносной аппарат для дуговой сварки с самоходной тележкой, которая перемещает его вдоль свариваемых кромок по поверхности изделия или по переносному пути. Трещина сварного соединения – дефект сварного соединения в виде разрыва в сварном шве и (или) прилегающих к нему зонах. Угар при сварке – потери металла на испарение и окисление при сварке. Угловое соединение – сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев. Угловой шов – сварной шов углового, нахлесточного или таврового соединения. Угол разделки кромок – угол между скошенными кромками свариваемых частей. Угол скоса кромки – острый угол между плоскостью скоса кромки и плоскостью торца свариваемой детали. Ультразвуковая сварка – сварка давлением, осуществляемая при воздействии ультразвуковых колебаний. Усадочная раковина – дефект сварного шва в виде полости или впадины, образующийся при усадке металла сварного шва в условиях отсутствия питания жидким металлом. Установочная длина свариваемых частей – длина свариваемых частей, выступающих за зажимные приспособления при стыковой контактной сварке и сварке трением. Флюсовая подушка – подкладка в виде приспособления, удерживающего расплавленный металл сварочной ванны при помощи флюса. Флюсовый аппарат – аппарат для подачи или подачи и уборки сварочного флюса. Флюсо-медная подкладка – подкладка из медной пластины, покрытой тонким слоем флюса, обеспечивающая формирование сварного шва, удерживание расплавляемого металла и отвод теплоты. Холодная сварка – сварка давлением при значительной пластической деформации без нагрева свариваемых частей внешними источниками теплоты. Цепной прерывистый шов – двусторонний прерывистый шов, у которого промежутки расположены по обеим сторонам стенки один против другого. Шахматный прерывистый шов – двусторонний прерывистый шов, у которого промежутки на одной стороне стенки расположены напротив сваренных участков шва на другой стороне стенки. Шовная контактная сварка – контактная сварка, при которой соединение свариваемых частей происходит между вращающимися дисковыми электродами, передающими усилие сжатия. Шовно-стыковая сварка – контактная сварка с получением стыкового шва вращающимися дисковыми электродами, относительно которых перемещаются детали, собранные с небольшим перекрытием или встык. Электродная проволока – сварочная проволока, используемая в качестве плавящегося электрода. Электрододержатель – приспособление для закрепления электрода и подвода к нему тока при дуговой сварке. Электронно-лучевая сварка – сварка плавлением, при которой для нагрева используется энергия ускоренных электронов. Электрошлаковая сварка – сварка плавлением, при которой для нагрева используется теплота, выделяющаяся при прохождении электрического тока через расплавленный шлак. Ядро точки – зона сварной точки, металл которой подвергся расплавлению.
