Аннотация: Предназначен для изучения вопросов эксплуатации санитарно-технических устройств, а также систем питьевого водопровода, поливочного и противопожарного. Отдельно рассмотрены диагностика и техническое обслуживание систем водоснабжения объектов жилищно-коммунального хозяйства. Приведены требования охраны труда при диагностике и проведении работ по техническому обслуживанию систем водоснабжения. Представлены материалы к практическим занятиям и контрольные вопросы.
     Соответствует ФГОС СПО последнего поколения.
     Для студентов среднего профессионального образования, обучающихся по профессии «Мастер по ремонту и обслуживанию инженерных систем жилищно-коммунального хозяйства».

Из содержания:

     Любая инженерная система, конструкция требует постоянного наблюдения за собой, и санитарно-технические системы также нуждаются в постоянном обслуживании. Техническое обслуживание систем водоснабжения включает в себя осмотры, текущий и капитальный ремонты, подготовку к сезонной эксплуатации.
      Осмотры могут быть плановые и частичные. Во время общих осмотров производится осмотр инженерного оборудования в целом. Такой осмотр должен проводиться два раза в год: до и после отопительного сезона.
     Во время частичных осмотров осматривается отдельная инженерная система, которая привлекла себе внимание часто возникающими неисправностями. Периодичность осмотров инженерного оборудования систем водоснабжения составляет один раз в три-шесть месяцев.
     На основании осмотров выявляются неисправности, требующие капитального или текущего ремонта.
     Капитальный ремонт выполняется, если система водоснабжения имеет износ более 60%. При капитальном ремонте выполняются работы по ремонту или замене всех изношенных элементов, при этом возможны конструктивные изменения системы, которые улучшат ее эксплуатационные качества: это применение новых материалов, автоматизация отдельных элементов, узлов системы, внедрение энергосберегающих технологий и т.д.
     Элементы систем холодного и горячего водоснабжении рассчитаны на различные эксплуатационные сроки эффективной работы, и самый длительный срок имеют трубопроводы: 50 лет – пластиковые, 30 – стальные оцинкованные и 15 лет – стальные черные. Это время можно считать сроками проведения капитального ремонта.
     Остальные элементы систем холодного водоснабжения служат гораздо меньшее время: водоразборная арматура – 10-15 лет, водозапорная – 15-20, а водомерные узлы – 10 лет.
Эксплуатационные сроки эффективной работы систем горячего водоснабжения меньше, так как высокая температура воды способствует более быстрому износу элементов системы. Так, стальные оцинкованные трубопроводы в закрытых системах работают 20 лет, в открытых – 30, а пластиковые – больше 30, но меньше 50 лет. Полотенце-сушители из никелированных труб служат 20 лет, смесители – 15, задвижки и вентили из чугуна – 10, а латунные вентили и шаровые краны – 15 лет.
     В промежутке между капитальными ремонтами выполняются текущие ремонты. В состав текущих ремонтов входят следующие работы: замена аварийных участков трубопроводов, отдельной водоразборной и запорной арматуры, вышедших из строя контрольно-измерительных приборов и креплений трубопроводов; ремонт или замена насосов и электродвигателей малой мощности; чистка от засорений задвижек и от накипи водонагревателей; утепление трубопроводов и оборудования в местах возможного их замораживания, нанесение антикоррозийного покрытия; промывка и наладка систем автоматического управления оборудования.
     Самая распространенная неисправность трубопровода – это его разрыв, появление течи.
Течи в стальных трубопроводах устраняют путем временного наложения бандажей с резиновыми уплотнительными прокладками. Бандажи стягиваются болтами. Небольшие течи-свищи временно устраняют наложением хомута. В случаях большого поражения трубопровода аварийные участки необходимо вырезать и заменять новыми трубными вставками, которые устанавливаются на сварке или резьбе.
     Для этого вырезается поврежденный участок и на концах трубы нарезаются короткие резьбы.
От новой трубы такого же диаметра отрезают прямолинейный участок (вставку) длиной на 10 мм меньше, на нем нарезаются две резьбы – одна короткая, другая длинная. На короткую резьбу навертывают по льну и сурику муфту, на длинную резьбу «насухо» навертывается контргайка и муфта.
Вставку вставляют на место вырезанного участка, при совпадении осей на короткую резьбу, вращая вставку, навертывают муфту, заклиненную на вставке. Затем выполняется соединение длинной резьбы с короткой.
     Когда по каким-то причинам нарезать резьбу на существующем трубопроводе не удастся, можно аварийный участок заменить вставкой из полипропиленовой трубы, используя при этом специальную переходную деталь с компрессионным соединением – Gebo. Название детали произошло от названия фирмы производителя.

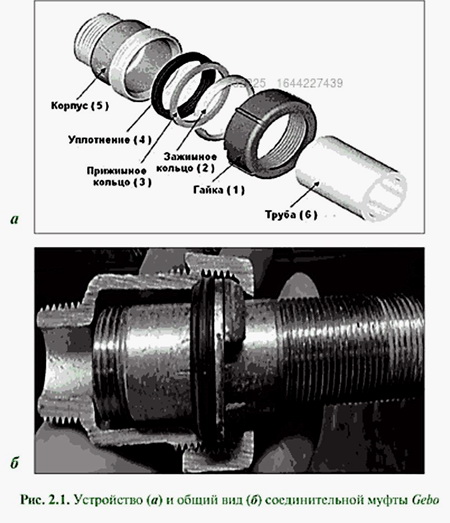

     Фитинги Gebo – это универсальные соединительные элементы, которые могут использоваться и для стальных, и для полипропиленовых труб. Их основным предназначением является временное соединение отдельных стыков трубопровода при выполнении ремонтных или реконструкционных работ. Их конструкция довольно проста, но вместе с тем и высокотехнологична (рис. 2.1).

     Одним из элементов фитинга Gebo является перерезанное стальное оцинкованное зажимное кольцо, которое путем зажима гайки фитинга подгоняется к наружным размерам ремонтируемой трубы и затягивается. Во время зажима обжимного кольца зубцы, которые находятся на внутреннем диаметре, врезаются в трубу, блокируя все соединение.
     Следующим элементом является прижимное оцинкованное кольцо, которое обеспечивает правильное прижимание, а также предохранение от механического повреждения уплотнительного кольца. Уплотнительное кольцо с помощью этого прижима подгоняется к наружному диаметру ремонтируемой трубы, а также к внутренним размерам уплотнительной камеры в корпусе фитинга, обеспечивая герметичное соединение ремонтируемого участка. Материал уплотнительного кольца – резина.

     Последовательность монтажа следующая:

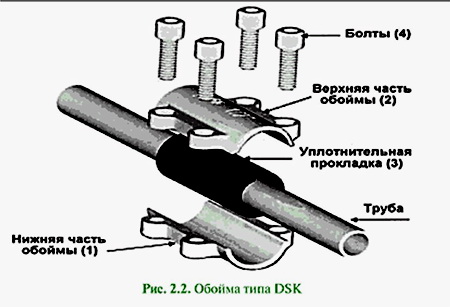

     Для ремонта аварийного участка магистрального трубопровода холодной и горячей воды может быть применима обойма типа DSK (рис. 2.2) диаметром от 15 до 80 мм.
     Это устройство состоит из чугунного корпуса, включающего две части, соединяемые между собой при помощи четырех болтов. Внутри находится толстая резиновая уплотнительная прокладка.

     Последовательность установки обоймы следующая:

     Часто при выполнении больших объемов ремонтных или монтажных работ есть смысл выполнить предварительную заготовку стальных трубных деталей или узлов.
     В настоящее время заменять аварийные участки удобно полипропиленовыми трубопроводами. Для их соединений имеются различные фитинги, позволяющие выполнять стальные трубы с полипропиленовыми.
    Ремонт санитарно-технических систем выполняет технический персонал, который находится в штате эксплуатационной службы.
    В жилых зданиях ремонтные работы в некоторых случаях выполняют дежурные слесаря-сантехники по заявкам, которые поступают в жилищно-эксплуатационную контору (ЖЭК) от населения.
     В ряде городов применяют подрядный метод по договорам ЖЭК с ремонтно-строительными управлениями (РСУ) райжилуправлений, в которые входят участки прорабов, закрепленные за отдельными ЖЭК. Этот метод приводит к эффективному использованию материально-технической базы, создаст более квалифицированные инженерно-технические кадры.
     После выполнения любого ремонта трубопроводов арматуры и оборудования требуется выполнение испытания.

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПРИ ПРОИЗВОДСТВЕ РЕМОНТНЫХ И МОНТАЖНЫХ РАБОТ

     При обслуживании систем водоснабжения правила техники безопасности предусматривают создание условий, которые обеспечивают безопасность труда при наибольшей его производительности.
     Возникновение несчастных случаев возможно при недостаточно серьезном отношении к инструктажу по технике безопасности, несоблюдении правил складирования материла и пользования рабочим инструментом, неправильной организации рабочего места и несоблюдении технологии выполнения рабочих операций.
     Согласно ГОСТу на каждом предприятии (в мастерских в период учебных практик) предусмотрено проводить пять видов инструктажей: вводный, первичный, повторный и целевой.
Вводный инструктаж проводится при поступлении на работу, цель этого инструктажа – ознакомить с общими правилами и требованиями охраны труда на предприятии.
     Первичный инструктаж проводится для всех принятых на предприятие перед первым допуском к работе, а также при переводе из одного подразделения в другое. Инструктаж проводится непосредственно на рабочем месте, цель этого инструктажа – изучение конкретных требований и правил обеспечения безопасности при работе на конкретном оборудовании, при выполнении конкретного технологического процесса.
Повторный инструктаж проводится не реже раза в полгода, цель этого инструктажа – восстановление в памяти работника правил охраны труда.

     Внеплановый инструктаж проводится в следующих случаях:

     Целевой инструктаж проводится при выполнении разовых работ, не связанных с прямыми обязанностями работника.
    Студенты, приступая к слесарной и трубозаготовительной практикам, должны внимательно прослушать вводный и первичный инструктажи, поставить свою подпись в учетном журнале и только после этого приступить к работе.
     Находясь на рабочем месте, надо быть предельно внимательным к себе и окружающим. Проходя рядом с работающим, своими действиями нельзя отвлекать его от работы.

     До начала работы необходимо:
